02014R1254 - UA - 07.03.2017 - 001.001 - 1

Цей текст слугує суто засобом документування і не має юридичної сили. Установи Союзу не несуть жодної відповідальності за його зміст. Автентичні версії відповідних актів, включно з їхніми преамбулами, опубліковані в Офіційному віснику Європейського Союзу і доступні на EUR-Lex.

(До Розділу IV "Торгівля і питання, пов’язані з торгівлею"
Глава 3. Технічні бар’єри у торгівлі)

ДЕЛЕГОВАНИЙ РЕГЛАМЕНТ КОМІСІЇ (ЄС) № 1254/2014
від 11 липня 2014 року
про доповнення Директиви Європейського Парламенту і Ради 2010/30/ЄС стосовно енергетичного маркування побутових вентиляційних установок

(Текст стосується ЄЕП)

(ОВ L 337, 25.11.2014, с. 27)

ДЕЛЕГОВАНИЙ РЕГЛАМЕНТ КОМІСІЇ (ЄС) № 1254/2014
від 11 липня 2014 року
про доповнення Директиви Європейського Парламенту і Ради 2010/30/ЄС стосовно енергетичного маркування побутових вентиляційних установок

(Текст стосується ЄЕП)

Стаття 1
Предмет і сфера застосування

1. У цьому Регламенті встановлено вимоги до енергетичного маркування побутових вентиляційних установок.

2. Цей Регламент не застосовується до побутових вентиляційних установок, які:

(a) однонаправлені (витяжні або припливні) з електричною вхідною потужністю менше 30 Вт;

(b) визначено винятково як такі, що працюють у потенційно вибухонебезпечному середовищі, як визначено у Директиві Європейського Парламенту і Ради 94/9/ЄС (-1);

(c) визначені винятково як такі, що використовуються в надзвичайних ситуаціях протягом короткого періоду, і відповідають базовим вимогам до будівельних робіт, пов’язаним з безпекою під час пожежі, як встановлено у Регламенті Європейського Парламенту і Ради (ЄС) № 305/2011 (-2);

(d) визначені винятково як такі, що експлуатують:

(i) коли температурний режим рухомого повітря перевищує 100°C;

(ii) коли навколишній температурний режим для двигуна, що урухомлює вентилятор, якщо такий двигун знаходиться за межами потоку повітря, перевищує 65°C;

(ii) коли температура рухомого повітря або навколишній температурний режим для двигуна, якщо він знаходиться за межами потоку повітря, нижчі ніж - 40°C;

(iv) коли напруга живлення перевищує 1000 В для змінного струму або 1500 В для постійного струму;

(v) у токсичному, висококорозійному або легкозаймистому середовищі чи в середовищі з абразивними матеріалами;

(e) оснащено теплообмінником і тепловим насосом для рекуперації тепла або уможливлюють передання або відведення тепла додатково до передання або відведення тепла системою рекуперації тепла, за винятком передання тепла для захисту від замерзання або розмороження;

(f) класифіковано як кухонні витяжки, що підпадають під дію Делегованого Регламенту Комісії (ЄС) № 65/2014 (-3).

__________
(-1) Директива Європейського Парламенту і Ради 94/9/ЄС від 23 березня 1994 року про наближення законодавств держав-членів щодо обладнання і захисних систем, призначених для використання у потенційно вибухонебезпечних середовищах (OВ L 100, 19.04.1994, с. 1).

(-2) Регламент Європейського Парламенту і Ради (ЄС) № 305/2011 від 9 березня 2011 року щодо гармонізованих умов реалізації будівельних продуктів та про скасування Директиви Ради 89/106/ЄЕС (OВ L 88, 04.04.2011, с. 5).

(-3) Делегований Регламент Комісії (ЄС) № 65/2014 від 1 жовтня 2013 року на доповнення Директиви Європейського Парламенту і Ради 2010/30/ЄС стосовно енергетичного маркування побутових плит та кухонних витяжок (OВ L 29, 31.01.2014, с. 1).

Стаття 2
Терміни та означення

Для цілей цього Регламенту застосовують такі терміни та означення:

(1) «вентиляційна установка» (ВУ) означає прилад, який урухомлює електроенергія, оснащений щонайменше одним імпелером, одним двигуном і корпусом та призначений для заміни відпрацьованого повітря в будівлі або її частині зовнішнім повітрям;

(2) «побутова вентиляційна установка» (ПВУ) означає вентиляційну установку, де:

(a) максимальна подача не перевищує 250 м-3/год;

(b) максимальна подача знаходиться між 250 і 1000 м-3/год, а виробник заявляє, що його цільове використання - винятково застосування як побутової вентиляції;

(3) «максимальна подача» - це заявлена об’ємна подача повітря вентиляційної установки, якої можна досягнути за допомогою вбудованого або окремо постаченого з ним регулятора за стандартних атмосферних умов (температури 20°C) і тиску 101 325 Па, якщо установку встановлено повністю (наприклад, у тому числі чисті фільтри) і згідно з інструкціями виробника; для канальної ПВУ максимальний потік пов’язано з потоком повітря за перепаду зовнішнього статичного тиску 100 Па, а для безканальної ПВУ максимальний потік пов’язано з потоком повітря за найнижчого можливого загального перепаду тиску, що обирається з множини значень 10 (мінімум)-20-50-100-150-200-250 Па залежно від того, яке значення дорівнює виміряному значенню тиску або є нижче за нього;

(4) «однонаправлена вентиляційна установка» (ОВУ) означає вентиляційну установку, що створює повітряний потік лише в одному напрямку зсередини приміщення назовні (витяжна) або ззовні всередину приміщення (припливна), в якій механічно створений потік повітря балансується природним припливом або витягненням повітря;

(5) «двонаправлена вентиляційна установка» (ДВУ) означає вентиляційну установку, яка створює потік повітря між приміщенням та зоною поза приміщенням та яку оснащено двома вентиляторами: витяжним і припливним;

(6) «еквівалентна модель вентиляційної установки» означає вентиляційну установку з такими самими технічними характеристиками відповідно до застосовних вимог до інформації про продукт, яку введено в обіг тим самим виробником, уповноваженим представником або імпортером як іншу модель вентиляційної установки.

Для цілей додатків II-IX додаткові терміни та означення наведені в додатку I.

Стаття 3
Відповідальність постачальників

1. Постачальники, що вводять в обіг побутові вентиляційні установки, з 1 січня 2016 року забезпечують дотримання таких вимог:

(a) до кожної побутової вентиляційної установки додають друковану етикетку в форматі та з інформацією, встановленими в додатку III; етикетку необхідно надати щонайменше у пакованні установки. Дилерам необхідно надати електронну етикетку у форматі та з інформацією, встановленими в додатку III, для кожної моделі побутових вентиляційних установок;

(b) необхідно надати мікрофішу продукту, як встановлено в додатку IV. Мікрофішу необхідно надати щонайменше у пакованні установки. На веб-сайтах з вільним доступом та дилерам необхідно надати електронну мікрофішу продукту, як встановлено в додатку IV, для кожної моделі побутових вентиляційних установок;

(c) технічну документацію, як встановлено в додатку V, необхідно надавати на запит органам держав-членів та Комісії;

(d) необхідно надати інструкції з використання;

(e) будь-яка реклама конкретної моделі побутових вентиляційних установок, що розкриває інформацію, пов’язану з енергоспоживанням, або щодо ціни, повинна містити клас питомого енергоспоживання такої моделі;

(f) будь-які технічні рекламні матеріали щодо конкретної моделі побутової вентиляційної установки з описом її конкретних технічних параметрів повинні містити конкретний клас енергоспоживання такої моделі.

2. З 1 січня 2016 року введені в обіг побутові вентиляційні установки повинні містити етикетку в форматі, встановленому в пункті 1 додатка III, для однонаправлених побутових вентиляційних установок і етикетку в форматі, встановленому в пункті 2 додатка III, для двонаправлених вентиляційних установок.

Стаття 4
Відповідальність дилерів

Дилери забезпечують, щоб:

(a) у точці продажу на лицьовому боці або на верхній частині кожної побутової вентиляційної установки було прикріплено етикетку, надану постачальниками відповідно до статті 3(1)(a), так, щоб її було чітко видно;

(b) побутові вентиляційні установки, запропоновані для продажу, оренди або лізингу, якщо не передбачають, що кінцевий споживач побачить виставлений продукт, реалізовували з інформацією, наданою постачальниками відповідно до додатка VI, окрім випадків, коли пропозицію роблять через інтернет; у такому разі застосовують положення додатка VII;

(c) будь-яка реклама конкретної моделі побутової вентиляційної установки, що розкриває інформацію, пов’язану з енергоспоживанням, або щодо ціни, містила покликання на клас питомого енергоспоживання такої установки;

(d) будь-які технічні рекламні матеріали щодо конкретної моделі, з описом конкретних технічних параметрів побутової вентиляційної установки містили конкретний клас енергоспоживання такої моделі та надані постачальником інструкції з використання.

Стаття 5
Методи вимірювання

Для цілей інформації, яку необхідно надавати згідно зі статтями 3 і 4, клас питомого енергоспоживання визначають відповідно до таблиці, викладеної в додатку II. Питомий обсяг енергоспоживання, річний обсяг споживання електроенергії, річний обсяг теплозбереження, максимальна подача та рівень звукової потужності визначають згідно з методами вимірювання та розрахунків, як встановлено в додатку VIII, беручи до уваги визнані новітні методи вимірювання та розрахунків.

Стаття 6
Процедура перевірки для цілей ринкового нагляду

Під час оцінювання відповідності вентиляційної установки держави-члени застосовують процедуру, встановлену в додатку IX.

Стаття 7
Перегляд

Комісія здійснює перегляд цього Регламенту, з огляду на технологічний прогрес, та представляє результат такого перегляду Консультаційному форуму не пізніше ніж 1 січня 2020 року.

У межах такого перегляду оцінюють, зокрема, можливе включення інших вентиляційних установок, особливо побутових установок, установок із електричною вхідною потужністю менше ніж 30 Вт, а також розрахунків і класів питомого енергоспоживання для однонаправлених і двонаправлених вентиляційних установок з регулятором потреби.

Стаття 8
Набуття чинності

Цей Регламент набуває чинності на двадцятий день після його публікації в Офіційному віснику Європейського Союзу.

Цей Регламент обов’язковий у повному обсязі та підлягає прямому застосуванню в усіх державах-членах.

ДОДАТОК I

Терміни та означення застосовні для додатків II-IX

(1) «питоме енергоспоживання (SEC)» (виражене в кВт•год/(м-2/рік)) означає коефіцієнт, що виражає кількість енергії, спожитої для вентиляції на м-2 опалюваної площі житлового приміщення або будівлі, розрахованої для ПВУ згідно з додатком VIII;

(2) «рівень звукової потужності (LWA)» означає зважений за шкалою А рівень потужності звуку, який видає корпус та виражений в децибелах (дБ) відносно звукової потужності одного піковата (1 пВт), який переносить повітря за еталонного потоку повітря;

(3) «багатошвидкісний урухомник» означає двигун вентилятора, який може працювати на трьох або більше фіксованих швидкостях та на нульовій швидкості (режим «вимкнено»);

(4) «урухомник з регульованою швидкістю (УРШ)» означає електронний контролер, який вбудовано або який функціонує як одна система або окремий елемент з двигуном або вентилятором та який постійно адаптує електричний струм, що подається до двигуна, з метою регулювання подачі;

(5) «система рекуперації тепла (СРТ)» означає частину двонаправленої вентиляційної установки, обладнаної теплообмінником, призначеним для передачі тепла, яке містить (забруднене) витяжне повітря, до (свіжого) припливного повітря;

(6) «теплова ефективність побутової СРТ (ηt)» означає співвідношення між підвищенням температури припливного повітря і зниженням температури витяжного повітря - обидва значення встановлено відносно температури зовнішнього повітря, - виміряної за сухих умов СРТ та за стандартних атмосферних умов зі збалансованою масовою витратою за еталонної подачі, різниці температури зовнішнього повітря та температури всередині приміщення, що становить 13 К, без коригування на приплив тепла від двигуна вентилятора;

(7) «ступінь внутрішнього витоку повітря» означає частину відпрацьованого повітря, присутнього в припливному повітрі вентиляційних установок з СРТ унаслідок витоку між потоками витяжного та припливного повітря усередині корпуса під час роботи установки за еталонного об’ємного потоку повітря, виміряного в каналах; випробування проводять під тиском 100 Па;

(8) «переміщення» означає відсоток витяжного повітря, яке повертається до припливного повітря для регенеративного теплообмінника відповідно до еталонного потоку;

(9) «ступінь зовнішнього витоку повітря» означає частину еталонного об’ємного потоку повітря, що витікає з корпуса установки під час випробування під тиском; випробування проводять за 250 Па як для зниженого, так і підвищеного тиску.

(10) «змішування» означає пряму рециркуляцію або повітряне коротке замикання потоків повітря між випускним і впускним отворами на внутрішньому і зовнішньому кінцевому устаткуванні так, що вони не сприяють ефективному вентилюванню приміщень будівлі, коли установка працює за еталонної об’ємної швидкості повітря;

(11) «ступінь змішування» означає частину потоку відпрацьованого повітря, як частину загального еталонного об’єму повітря, що рециркулює між випускним і впускним отворами на внутрішньому і зовнішньому кінцевому устаткуванні і таким чином не сприяє ефективному вентилюванню приміщень будівлі, коли установка працює за еталонного об’єму повітря (виміряного на відстані 1 м від припливного повітряного каналу в приміщенні), за вирахуванням ступеня внутрішнього витоку повітря;

(12) «ефективна споживана потужність» (виражена в Вт) означає споживану електричну потужність за еталонної подачі повітря і відповідного перепаду зовнішнього загального тиску та охоплює потребу в електроенергії для вентиляторів, регуляторів (у тому числі пристроїв дистанційного керування) і теплових насосів (якщо їх вбудовано);

(13) «питома споживана потужність (SPI)» (виражена у Вт/(м-3/год)) означає співвідношення між ефективною споживаною потужністю (в Вт) й еталонною подачею повітря (в м-3/год);

(14) «діаграма подачі повітря/тиску» означає множину кривих для подачі (горизонтальна вісь) і перепад тиску однонаправленої ПВУ або припливної сторони двонаправленої ПВУ, де кожна крива представляє одну швидкість вентилятора з принаймні вісьмома рівновіддаленими контрольними точками, а кількість кривих визначають за кількістю окремих швидкостей вентилятора (один, два або три), або, у разі урухомника вентилятора з регульованою швидкістю, охоплює щонайменше мінімальну, максимальну та відповідну середню криву, близьку до еталонного об’єму повітря і перепаду тиску для випробування SPI;

(15) «еталонна подача» (виражена в м-3/с) - це значення абсциси до точки на кривій на діаграмі подачі/тиску, яке відповідає або є найближчим до еталонної точки за щонайменше 70% максимальної подачі та 50 Па для канальних установок та за мінімального тиску для безканальних установок. Для двонаправлених вентиляційних установок еталонна об’ємна подача повітря застосовується до припливного отвору;

(16) «коефіцієнт регулювання (CTRL)» означає коригувальний коефіцієнт для розрахунку SES залежно від типу регулятора, що є частиною вентиляційної установки, відповідно до опису в таблиці 1 додатка VIII;

(17) «параметр регулювання» означає вимірюваний параметр або множину вимірюваних параметрів, що вважаються показниками потреб у вентиляції, наприклад, рівня відносної вологості (RH), вуглекислого газу (CO2), летких органічних сполук (VOC) або інших газів, виявлення присутності, руху або перебування за допомогою інфрачервоного вимірювання температури тіла або відбиття ультразвукових хвиль, електричних сигналів, що виникають внаслідок використання світла або обладнання людиною;

(18) «ручний регулятор» означає будь-який тип регулятора, що не використовує регулятор потреби;

(19) «регулятор потреби» означає пристрій або низку пристроїв, які вбудовано або є окремим елементом, вимірюють параметр регулювання та використовують результат для автоматичного регулювання подачі установки та/чи подачі каналів;

(20) «часовий регулятор» означає синхронний (з регулюванням у денний час) інтерфейс користувача з годинником для регулювання швидкості/подачі вентилятора вентиляційної установки з налаштуванням вручну регульованої подачі протягом щонайменше сім днів на тиждень на щонайменше два періоди зниженої активності, тобто періоди, у які застосовується сповільнена подача або подача не застосовується взагалі;

(21) «вентиляція з регулятором потреби (ВРП)» означає вентиляційну установку, яка використовує регулятор потреби;

(22) «канальна установка» означає вентиляційну установку, призначену для вентиляції одного та більше приміщень або закритого простору в будівлі шляхом використання повітряних каналів, які повинні бути оснащені з’єднувачами каналів;

(23) «безканальна установка» означає вентиляційну установку, призначену для вентиляції одного приміщення або закритого простору в будівлі, яка не повинна бути оснащена з’єднувачами каналів;

(24) «центральний регулятор потреби» означає регулятор потреби канальної вентиляційної установки, що постійно регулює швидкість вентилятора і подачу за допомогою одного сенсора для всієї вентильованої будівлі або частини такої будівлі на центральному рівні;

(25) «місцевий регулятор потреби» означає регулятор потреби для вентиляційної установки, що постійно регулює швидкість вентилятора і подачі за допомогою більше ніж одного сенсора для канальної вентиляційної установки або одного сенсора для безканальної установки;

(26) «статичний тиск (psf)» означає загальний тиск за вирахуванням динамічного тиску вентилятора;

(27) «загальний тиск (pf)» означає різницю між тиском гальмування на виході вентилятора та тиском гальмування на вході вентилятора.

(28) «тиск гальмування» означає тиск, виміряний у точці потоку газу, якщо б його зупиняли засобами ізоентропійного процесу;

(29) «динамічний тиск» означає тиск, розрахований на підставі масової витрати та середньої густини газу на виході та у зоні виходу установки;

(30) «рекуперативний теплообмінник» означає теплообмінник, призначений для передачі теплової енергії від одного струменя повітря до іншого без таких рухомих частин, як пластинчастий чи трубчастий теплообмінник з паралельним потоком, поперечним потоком чи зустрічним потоком чи з комбінацією таких потоків або пластинчастий чи трубчастий теплообмінник з дифузією пари;

(31) «регенеративний теплообмінник» означає ротаційний теплообмінник, що містить обертове колесо для цілей передачі теплової енергії від одного струменя повітря до іншого, у тому числі матеріал, що дозволяє передачу прихованої теплоти, урухомний механізм, корпус або раму та ущільнення, щоб зменшити обтікання або витік повітря з одного чи іншого струменя; такі теплообмінники мають різні ступені рекуперації вологи, залежно від використаного матеріалу;

(32) «чутливість потоку повітря до змін тиску» в безканальній ПВУ - це співвідношення максимального відхилення від максимальної подачі ПВУ за перепаду зовнішнього загального тиску за +20 і такого максимального відхилення за перепаду зовнішнього загального тиску -20 Па;

(33) «щільність зовнішнього повітря/повітря всередині приміщення» в безканальній ПВУ - це подача (виражена у м-3/год) від приміщення до зони поза приміщенням, коли вентилятор(-и) вимкнено.

ДОДАТОК II

Класи питомого енергоспоживання

Класи питомого енергоспоживання (SEC) побутових вентиляційних установок розраховано для середнього клімату:

Таблиця 1

Класифікація від 1 січня 2016 року

ДОДАТОК III

Етикетка

1. Етикетка для ОВУ, реалізованих після 1 січня 2016 року:

Етикетка повинна містити таку інформацію:

I. найменування постачальника або торговельна марка;

II. ідентифікатор моделі постачальника;

III. енергоефективність; кінець стрілки, на якій вказано клас енергоефективності приладу, розташовують на такій самій висоті, що й кінець стрілки відповідного класу енергоефективності; Енергоефективність зазначено для «середнього» клімату;

IV. рівень звукової потужності (LWA) в дБ, округлений до найближчого цілого;

V. максимальну подачу в м-3/год, округлену до найближчого цілого, з однією стрілкою, яка представляє ОВУ.

2. Етикетка для ДВУ, реалізованих після 1 січня 2016 року:

Етикетка повинна містити таку інформацію:

I. найменування постачальника або торговельна марка;

II. ідентифікатор моделі постачальника;

III. енергоефективність; кінець стрілки, на якій вказано клас енергоефективності приладу, розташовують на такій самій висоті, що й кінець стрілки відповідного класу енергоефективності; Енергоефективність зазначено для «середнього» клімату;

IV. рівень звукової потужності (LWA) в дБ, округлений до найближчого цілого;

V. максимальну подачу в м-3/год, округлену до найближчого цілого, з двома стрілками, які представляють ДВУ.

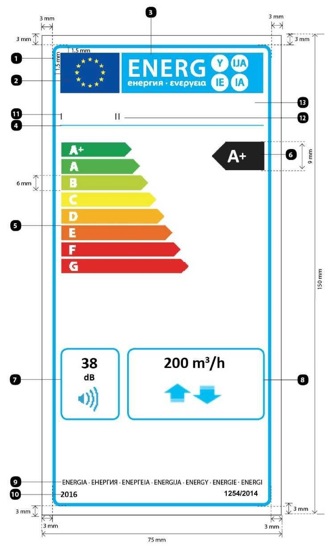

3. Оформлення етикеток для побутових вентиляційних установок, встановлений в пунктах 1 і 2, повинно бути таким:

Де:

Етикетка повинна бути щонайменше 75 мм завширшки і 150 мм заввишки. Якщо етикетку друкують у більшому форматі, то її елементи все одно повинні залишитися пропорційними визначеним вище специфікаціям.

Фон етикетки повинен бути білим.

Кольори кодують за моделлю CMYK - блакитний, пурпурний, жовтий і чорний - за зразком: 00-70-X-00: 0 % блакитного, 70 % пурпурного, 100 % жовтого, 0 % чорного.

Етикетка повинна відповідати всім таким вимогам (цифрові позначення відповідають наведеному вище рисунку):

1. Зовнішні смуги поділу етикетки ЄС: 3,5 пт; колір: Блакитний 100%; круглі кути: 2,5 мм.

2. Логотип ЄС Кольори: X-80-00-00 та 00-00-X-00.

3. Енергетичний логотип: Колір: X-00-00-00.

Піктограма як зображено: логотип ЄС + енергетичний логотип: ширина: 62 мм, висота: 12 мм.

4. Смуга поділу під логотипом: 1 пт, колір: блакитний 100%, довжина: 62 мм.

5. Шкали A+-G:

- Стрілка: висота: 6 мм, пробіл: 1 мм, кольори:

- Найвищий клас: X-00-X-00,

- Другий клас: 70-00-X-00,

- Третій клас: 30-00-X-00,

- Четвертий клас: 00-00-X-00,

- П’ятий клас: 00-30-X-00,

- Шостий клас: 00-70-X-00,

- Сьомий клас 00-X-X-00,

- Останній клас: 00-X-X-00,

- Текст: Calibri напівжирний 13 пт, великі літери білого кольору

6. Клас питомого енергоспоживання

- Стрілка: ширина: 17 мм, висота: 9 мм, 100% чорний,

- Текст: Calibri напівжирний 18.5 пт, великі літери білого кольору, символи «+»: Calibri напівжирний 11 пт, білий колір, вирівнювання в один рядок;

7. Рівень звукової потужності в дБ:

- Смуга поділу: 1,5 пт; колір: блакитний 100%; кути круглі: 2,5 мм;

- Значення: Calibri напівжирний 16 пт, 100% чорний;

- «дБ»: Calibri основний 10 пт, 100% чорний.

8. Максимальна подача в м-3/год:

- Смуга поділу: 1,5 пт; колір: блакитний 100%; кути круглі: 2,5 мм;

- Значення: Calibri напівжирний 16 пт, 100% чорний;

- ‘м-3/год’: Calibri напівжирний 16 пт, 100% чорний;

- Одна чи дві стрілки

- ширина кожної: 10 мм, висота кожної: 10 мм.

- Колір: блакитний 100%.

9. Енергія:

- Текст: Calibri основний 6 пт, великі літери чорного кольору.

10. Референтний період:

- Текст: Calibri напівжирний 8 пт.

11. Найменування постачальника або торговельна марка

12. Ідентифікатор моделі постачальника

13. Найменування постачальника або торговельна марка та ідентифікатор моделі повинні поміститися у поле розміром 62*10 мм.

ДОДАТОК IV

Мікрофіша продукту

Інформацію в мікрофіші продукту для побутової вентиляційної установки, зазначену в статті 3(1)(b), необхідно надати в наведеному нижче порядку та зазначити в брошурі про продукт або іншій літературі, яку надають з продуктом:

(a) найменування постачальника або торговельна марка;

(b) ідентифікатор моделі постачальника, тобто код, зазвичай літерно-цифровий, який відрізняє певну модель місцевого обігрівача від інших моделей з такою самою торговельною маркою або таким самим найменуванням постачальника;

(c) питоме енергоспоживання (SEC) in кВт год/(м-2.рік) для кожної застосовної кліматичної зони і класу SEC;

(d) заявлена типологія відповідно до статті 2 цього Регламенту (однонаправлена або двонаправлена);

(e) тип урухомника, який вбудовано або призначено для вбудовування (багатошвидкісний урухомник або урухомник з регульованою швидкістю);

(f) тип системи рекуперації тепла (рекуперативний, регенеративний, жодного);

(g) теплова ефективність рекуперації тепла (в % або «не застосовують», якщо продукт не має системи рекуперації тепла);

(h) максимальна подача в м-3/год:

(i) споживана електрична потужність урухомника вентилятора, в тому числі будь-яке обладнання для управління двигуном, за максимальної подачі (Вт);

(j) рівень звукової потужності (LWA), округлений до найближчого цілого;

(k) еталонна подача в м-3/с:

(l) еталонний перепад тиску в Па;

(m) SPI у Вт/(м-3/год);

(n) коефіцієнт регулювання і типологія регулювання згідно з відповідними означеннями та класифікацією у таблиці 1 додатка VIII;

(o) заявлений максимальний ступінь внутрішнього та зовнішнього витоку повітря (%) для двонаправлених вентиляційних установок або переміщення (тільки для регенеративних теплообмінників), а також ступінь зовнішнього витоку повітря (%) для однонаправлених канальних вентиляційних установок;

(p) ступінь змішування двонаправлених безканальних вентиляційних установок, які не призначено для обладнання одним з’єднувачем каналів з боку припливного або витяжного повітря;

(q) місце розташування та опис візуального попередження про заміну фільтра для ПВУ, призначених для використання з фільтрами, в тому числі текст, у якому зазначено про важливість регулярної заміни фільтру для функціонування та енергоефективності установки;

(r) для однонаправлених вентиляційних систем інструкції з монтажу регульованих припливних/витяжних решіток на фасаді для природного припливу/витягування повітря;

(s) інтернет-адреса для інструкцій з попереднього збирання/розбирання;

(t) тільки для безканальних установок: чутливість повітряного потоку до коливань тиску за +20 Па і -20 Па;

(u) тільки для безканальних установок: щільність зовнішнього повітря/повітря всередині приміщення в м-3/год;

(v) річний обсяг споживання електроенергії (РСЕ) (у кВт•год електроенергії/рік);

(w) річний обсяг теплозбереження (AHS) (в кВт•год первинної енергії/рік) «середній», «теплий», «холодний»).

ДОДАТОК V

Технічна документація

Технічна документація, вказана в статті 3(1)(c), повинна містити принаймні таке:

(a) найменування й адресу постачальника;

(b) ідентифікатор моделі постачальника, тобто код, зазвичай літерно-цифровий, який відрізняє певну модель місцевого обігрівача від інших моделей з такою самою торговельною маркою або таким самим найменуванням постачальника;

(c) за доцільності, покликання на застосовані гармонізовані стандарти;

(d) за доцільності, інші використані методи розрахунків, стандарти вимірювання та специфікації;

(e) ідентифікаційні дані і підпис особи, уповноваженої накладати зобов’язання на постачальника;

(f) за доцільності, технічні параметри для вимірювань, встановлені згідно з додатком VIII;

(g) габарити;

(h) специфікацію типу RVU;

(i) клас питомого енергоспоживання моделі, як визначено в додатку II;

(j) питоме енергоспоживання (SEC) для кожної застосовної кліматичної зони;

(k) рівень звукової потужності (LWA);

(l) результати розрахунків, здійснених відповідно до додатку VIII.

Постачальники можуть включити додаткову інформацію в кінці наведеного вище списку.

ДОДАТОК VI

Інформація, яку надають, коли не передбачають, що кінцевий споживач побачить виставлений продукт, окрім як через інтернеті

1. Якщо не передбачають, що кінцеві споживачі побачать виставлений продукт, окрім як через інтернет, інформацію надають в такому порядку:

(a) клас питомого енергоспоживання моделі, як визначено в додатку II;

(b) питоме енергоспоживання (SEC) у кВт•год/(м-2/рік) для кожної застосовної кліматичної зони;

(c) максимальна подача (в м-3/год):

(d) рівень звукової потужності (LWA) в дБ(А), округлений до найближчого цілого;

2. Якщо надають іншу інформацію, яка міститься у мікрофіші продукту, то її необхідно надати у формі та порядку, визначених в додатку IV.

3. Розмір та шрифт, які використовують для друку або відображення інформації, зазначеної в цьому додатку, повинні бути розбірливі.

ДОДАТОК VII

Інформація, яку надають у разі продажу, прокату або лізингу через інтернет

1. Для цілей пунктів 2-5 цього додатка застосовують такі терміни та означення:

(a) «механізм відображення» означає будь-який екран, у тому числі сенсорний, або інша технологія візуалізації для відображення інтернет-контенту для споживачів;

(b) «вбудований дисплей» означає візуальний інтерфейс, в якому доступ до зображення або набору даних здійснюють за допомогою натискання на кнопку миші, прокручування її коліщатка або шляхом збільшення іншого зображення або набору даних на сенсорному екрані;

(c) «сенсорний екран» означає екран, що реагує на дотик, такий як у планшетному комп’ютері, компактному планшетному комп’ютері або смартфоні;

(d) «альтернативний текст» означає текст, який надають як альтернативу графічній інформації та дає можливість представити інформацію у неграфічній формі, якщо пристрої відображення інформації не можуть передати графіку, або як сприяння доступності, як, наприклад, введення даних до застосунків синтезу голосу.

2. Відповідну етикетку, яку надають постачальники відповідно до статті 3(1)(b), показують на механізмі відображення поряд з ціною продукту відповідно до розкладу, зазначеного у статті 3(2) і (3). Розмір етикетки повинен бути такий, щоб текст етикетки був чітко видимий та розбірливий, а також пропорційний розміру, визначеному в додатку III. Етикетку можна також відобразити на вбудованому дисплеї, і в такому разі зображення, яке використовують для доступу до неї, повинно відповідати специфікаціям пункту 3 цього додатка. Якщо застосовується вбудований дисплей, етикетка повинна з’являтися після першого натискання на кнопку миші, прокручування її коліщатка або збільшення зображення на сенсорному екрані.

3. Зображення, використовуване для доступу до етикетки у разі використання вбудованого дисплея, повинно:

(a) бути стрілкою кольору, що відповідає класу енергоефективності продукту на етикетці;

(b) містити клас енергоефективності продукту білого кольору шрифтом такого розміру, як розмір шрифту ціни; та

(c) бути в одному з таких двох форматів:

4. У разі застосування вбудованого дисплею послідовність відображення етикетки повинна бути така:

a) зображення, зазначене в пункті 3 цього додатка, виводиться на механізм відображення поряд з ціною продукту;

b) зображення містить посилання на етикетку;

c) етикетка відображається після клацання мишею, прокручування її колісця або збільшення зображення на сенсорному екрані.

d) етикетка відображається у спливному вікні, у новій вкладці, на новій сторінці або як допоміжне зображення на екрані;

e) щоб збільшити етикетку на сенсорних екранах, застосовуються загальноприйняті для пристрою методи збільшення на сенсорних екранах;

f) відображення етикетки закривають за допомогою команди «закрити» або іншого стандартного механізму закриття;

g) альтернативний текст для графіки, який відображатимуть у разі неможливості відобразити етикетку - це клас енергоефективності продукту шрифтом такого самого розміру, як розмір шрифту ціни.

5. Відповідну мікрофішу продукту, яку надають постачальники згідно зі статтею 3(1)(b), показують на механізмі відображення поряд з ціною продукту. Розмір мікрофіші продукту повинен бути такий, щоб її текст був чітко видимий і розбірливий. Мікрофішу продукту можна відображати з використанням вбудованого дисплею; в такому разі посилання, використане для доступу до неї, повинно мати чіткий і розбірливий текст: «Мікрофіша продукту». Якщо використовується вбудований дисплей, то мікрофіша з’являється після першого клацання мишею, прокручування її колісця або збільшення зображення на сенсорному екрані за посиланням.

ДОДАТОК VIII

Вимірювання та розрахунки

1. Питоме енергоспоживання (SEC) розраховують за таким рівнянням:

де:

- SEC - це питоме енергоспоживання для вентиляції на м-2 опалюваної площі житлового приміщення або будівлі [кВт•год/м-2/рік];

- ta - це кількість годин роботи на рік [год/рік];

- pef - це коефіцієнт первинної енергії для вироблення та розповсюдження електроенергії [-];

- qnet - це чиста потреба у вентиляції на м-2 опалюваної площі [м-3/год/м-2];

- MISC - це сукупний коефіцієнт загальної типології вентиляційної установки, до якого входять коефіцієнти ефективності вентиляції, витоку повітря з каналу та додаткової інфільтрації [-];

- CTRL - це коефіцієнт регулювання вентиляції [-];

- x - експонента, що враховує нелінійність між збереженням теплової енергії та електроенергії, залежно від характеристик двигуна та урухомника [-];

- SPI - це питома споживана потужність [кВт/(м-3/год)];

- th - це загальна кількість годин опалювального сезону [год];

- ΔTh - це середня різниця між температурою всередині приміщення (19°C) та температурою зовнішнього повітря протягом опалювального сезону за вирахуванням коригувального значення 3 К для сонячних та внутрішніх надходжень тепла [K];

- ηh - це середня ефективність опалення приміщень [-];

- cair - це задана теплоємність повітря за постійного тиску і густини [кВт•год/(м-3 K)];

- qref  - це еталонний показник природної вентиляції на м-2 опалюваної площі [м-3/год/м-2];

- ηt  - це теплова ефективність рекуперації тепла [-];

- Qdefr - це річна кількість теплоенергії на м-2 опалюваної площі [кВт год/м-2/рік], спожитої для розмороження, на основі змінного електронагрівання опором.

де:

- tdefr - це тривалість періоду розмороження, тобто коли температура зовнішнього повітря нижча ніж -4°C [год/рік]; і

- ΔTdefr - це середня різниця в К між температурою зовнішнього повітря і -4°C протягом періоду розмороження.

Qdefr застосовується лише до двонаправлених установок з рекуперативним теплообмінником; для однонаправлених установок або установок з регенеративними теплообмінниками Qdefr = 0.

SPI та ηt - це значення, отримані як результати випробувань і методів розрахунку.

Інші параметри та їхні типові значення наведено в таблиці 1. SEC для класифікації етикеток ґрунтується на «середніх» кліматичних умовах.

2. Річний обсяг споживання електроенергії на площу 100 м-2 (PCE) (в кВт•год/рік електроенергії на рік) і річний обсяг теплозбереження (AHS), що означає річний обсяг збереження під час енергоспоживання на опалення (в кВт, вища теплота згоряння палива на рік) розраховують як наведено нижче, використовуючи означення, що у пункті 1, та типові значення, наведені в таблиці 1 для кожного типу клімату (середнього, теплого та холодного):

Таблиця 1

Параметри розрахунку SEC

ДОДАТОК IX

Перевірка відповідності продукту органами ринкового нагляду

Допустимі відхилення для цілей перевірки, визначені в цьому додатку, стосуються лише перевірки параметрів, виміряних органами держав-членів, та не повинні використовуватися постачальником як дозволене відхилення для встановлення значень у технічній документації. Значення та класи на етикетці чи в мікрофіші продукту не повинні бути вигіднішими для постачальника, ніж значення, вказані в технічній документації.

Під час здійснення перевірки відповідності моделі продукту на вимогам, установленим у цьому Делегованому регламенті, щодо вимог, зазначених у цьому додатку, органи держав-членів застосовують таку процедуру:

(1) Органи держави-члена здійснюють перевірку лише одного екземпляра моделі.

(2) Модель вважають такою, що відповідає застосовним вимогам, якщо:

(a) значення, вказані в технічній документації відповідно до статті 5(b) Директиви 2010/30/ЄC (заявлені значення), й, у відповідних випадках, значення, які використовують для розрахунку цих значень, не є вигіднішими для постачальника, ніж відповідні значення, вказані у звітах про випробування, відповідно до пункту (iii) зазначеної вище статті; та

(b) значення, опубліковані на етикетці та в мікрофіші продукту, не є вигіднішими для постачальника, ніж заявлені значення, а зазначений клас енергоефективності не є для постачальника вигіднішим, ніж клас, визначений за заявленими значеннями; та

(c) коли органи держави-члена здійснюють випробування екземпляра моделі, визначені значення (значення відповідних параметрів, виміряні під час випробування, та значення, розраховані на підставі таких вимірювань) відповідають відповідним допустимим відхиленням для цілей перевірки, наведеним у таблиці 1.

(3) (3)Якщо результатів, зазначених у пункті 2 (a) або (b), не досягнуто, ця модель і всі інші такі самі моделі вважають такими, що не відповідають цьому Делегованому регламенту.

(4) Якщо результату, зазначеного в пункті 2(c), не досягнуто, органи держав-членів вибирають три додаткові екземпляри тієї самої моделі для випробування. Як альтернатива, три додаткові вибрані екземпляри можуть бути однієї еквівалентної моделі або декількох різних еквівалентних моделей.

(5) Модель вважають такою, що відповідає застосовним вимогам, якщо для цих трьох екземплярів арифметичне середнє визначених значень відповідає відповідним допустимим відхиленням, наведеним у таблиці 1.

(6) Якщо результату, зазначеного в пункті 5, не досягнуто, ця модель і всі інші еквівалентні моделі вважають такими, що не відповідають цьому Делегованому регламенту.

(7) Органи держави-члена надають усю відповідну інформацію органам інших держав-членів і Комісії відразу після ухвалення рішення про невідповідність моделі згідно з пунктами 3 та 6.

Органи держав-членів використовують методи вимірювання та розрахунку, встановлені в додатку VIII.

Органи держав-членів застосовують лише ті допустимі відхилення для цілей перевірки, які встановлено в таблиці 1, та використовують лише ту процедуру, яку описано в пунктах 1-7, для вимог, зазначених в цьому додатку. Жодні інші допустимі відхилення, такі як ті, що встановлено у гармонізованих стандартах чи в межах будь-якого іншого методу вимірювання, не застосовуються.

Таблиця 1

Допустимі відхилення для цілей перевірки
